本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度电站柴油机发电机变配配电盘的的作用： 1、合理可行的分摊电磁能。 2、方面对线路的关合的操作。 3、有较高的安全可靠耐火板级别，能直接的提示电源线路的导通的情况。

项目名称：656KW柴油发动机带发交流接触器组单机配电箱主要元件明细清单
供配电源箱基本部件明细单
序号顺序	分类	型號要求	政府部门	个数	厂家代理商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产发发电空调机组操纵器	HGM6110	只	1	众智
3	带发三相电机轉速管理器	C2002	只	1	孚创
4	电流供电引擎	DC24V	只	1	众智
5	超小型里边继机械	HH54P    DC24V	只	2	正泰
6	超小型两边继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

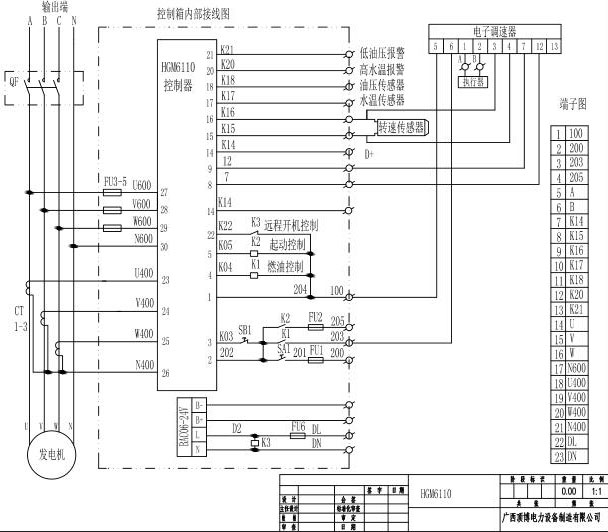

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dongfangyongning.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
